YH-5型防水揚聲器

添加時間：2020-07-06

一、概述

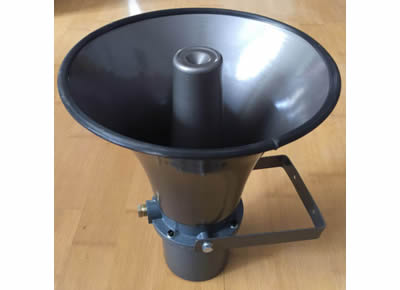

YH-5型防水揚聲器又稱防水喇叭，為高音號角揚聲器，適用于環境惡劣的場所，同各種功放擴音設備配合使用，作擴音呼叫或報警用。YH-5型防水揚聲器（防水喇叭）是YH-3型防水揚聲器的更新?lián)Q代產品。

三、防水揚聲器技術指標

1.額定功率：5VA、10VA、15VA、25VA、35VA、50VA、60VA

2.頻率響應：250～7000Hz

3.音壓輸出：105～106dB（額定功率/1M）

4.阻抗：8Ω，16Ω

5.音頻輸入電壓：100～120V（或其它值，由用戶提出）

6．防護等級：IP54（特殊要求可達到IP65）

三、防水揚聲器使用方法

1.YH—5型是低阻負載防水揚聲器，5VA的防水揚聲器負載阻抗為8歐姆；10VA、15VA、25VA、35VA、50VA、60VA的防水揚聲器負載阻抗為16歐姆。10VA、15VA、25VA防水揚聲器也有負載阻抗為8歐姆。定阻式防水揚聲器一般距離擴音功放設備較近時使用。

2.YH—5A型防水揚聲器是定壓輸入方式，輸入的100～120V（或其它值）音頻信號經防護腔內的音頻變壓器再送給揚聲器音圈。定壓式防水揚聲器一般距離擴音功放設備較遠時使用。

3.防水揚聲器用兩只螺栓固定在支撐物上。防水揚聲器的接線端子在防護腔內，將電纜穿入進線口擰緊。電纜外徑在8毫米以下，芯線截面積在0.5平方毫米以上的兩芯電纜均可。

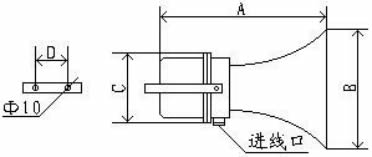

表：定阻式防水揚聲器結構尺寸（僅供參考）

規 格	A（mm）	B（mm）	C（mm）	D（mm）	進線口	重量
5VA，8Ω	210	φ170	φ130	60	M16	1.8
10VA，16Ω	360	φ260	φ156	90	1/2G″	3.8
15VA，16Ω	400	φ310	φ156	90	1/2G″	4
25VA，16Ω	480	φ400	φ170	90	1/2G″	4.5
35VA，16Ω	500	φ500	φ170	90	1/2G″	5.3
60VA，16Ω	520	φ500	φ170	90	1/2G″	6.2

表：定壓式防水揚聲器結構尺寸（僅供參考）

規 格	A（mm）	B（mm）	C（mm）	D（mm）	進線口	重量
5VA，120V	240	φ170	φ130	60	M16	2
10VA，120V	400	φ260	φ156	90	1/2G″	4.3
15VA，120V	460	φ310	φ156	90	1/2G″	4.5
25VA，120V	540	φ400	φ170	90	1/2G″	5
35VA，120V	540	φ500	φ170	90	1/2G″	6
60VA，120V	560	φ500	φ170	90	1/2G″	6.5
