一、概述

GJ—1型防爆廣播報警系統由HZBQ-3B型防爆廣播報警器（防爆電話機）和DYH—5型防爆揚聲器（防爆喇叭）組成，也可加入防爆警燈，構成聲和光同時報警。該防爆廣播報警系統把廣播呼叫和報警功能融為一體。把旋轉開關扳到廣播檔位，對著麥克風（話筒）講話，可以通過防爆揚聲器（防爆喇叭）對現場進行廣播呼叫，發布生產指令；把旋轉開關扳到報警檔位，可發出聲光報警信號。該防爆廣播報警系統有三種聲報警信號，以適應各種不同的報警功能。該防爆廣播報警系統也可同各類火災報警控制器或其它控制器配合使用，當生產現場發生事故或火災等緊急情況需要發出聲光報警信號時，火災報警控制器送來的開關控制信號也可啟動報警電路，由防爆揚聲器發出警報聲，由防爆警燈發出閃爍的光報警信號。也可同手動報警開關配合使用，構成簡單的防爆報警系統。

該防爆廣播報警系統有兩路輸出，每路輸出的擴音功率小于30W，即每路連接的防爆揚聲器功率之和不能超過30W。每路可連接的防爆警燈數量小于10個。

該防爆廣播報警系統適用于石油、化工、礦山、鋼鐵等場所，用作現場指揮和報警用。

二、防爆廣播報警器主要技術參數

1. 環境溫度：－30～＋50℃

2．相對濕度：≤90％

3．大氣壓力：80～110 kPa

4．防爆等級：ⅡBT6

5．防護等級：IP54

6．供電電壓：AC220V，50Hz

7．負載：8～16Ω

8．擴音輸出功率：每路≤30W；兩路之和≤60W（每路0～30W之間連續可調）

9．外型尺寸：200×290×120 mm

10．安裝尺寸：200×200  mm

11．重量：6.5 kg

12.安裝方式：壁掛式

三、防爆廣播報警使用方法

1.平時波段開關置于“空位”。當需要擴音廣播時，把波段開關扳到“廣播”位置，這時紅色“廣播報警”指示燈閃亮，對著麥克風講話，其聲音從防爆揚聲器播放出來，實現發布生產指令目的。講話完畢，把波段開關扳回到“空位”。

2.當需要發出報警信號時，把波段開關扳到“火警”、“救護”或“警車”位置，發出“火警”、“救護”或“警車”聲；同時，紅色“廣播報警”指示燈閃亮。用戶可以賦予“火警”、“救護”或“警車”不同的報警功能，實現多種情況的報警。報警完畢，把波段開關再扳回到“空位”，報警聲停止。

3.該防爆廣播報警系統也可同各類火災報警控制器或其它控制器配合使用，火災報警控制器送來的開關控制信號也可啟動報警電路，由防爆揚聲器發出警報聲,由防爆警燈發出閃爍的紅色燈光。也可同手動報警按鈕配合使用,構成簡單的防爆報警系統。

四、安裝與布線

1.防爆廣播報警器結構見右圖。采用壁掛式安裝結構。用M8或M10的螺釘把其固定在墻壁上或操作臺上。話筒（麥克風）放在或固定在防爆廣播報警器附近。

2.下方三個進線口中，左方為電源線進線口，中間為防爆揚聲器連線進線口，右方為防爆警燈進線口。以上進線口采用1/2G″管螺紋封口螺帽鎖緊電纜，也可用同樣管螺紋的防爆撓性管連接。側面的進線口為話筒（麥克風）連線進線口。

3.電源線需接入AC220V，50Hz電源，電源功率≥100VA。

4．電源線和到防爆揚聲器的連線采用Φ8 mm的兩芯電纜，芯線的截面積均≥0．5mm2。

5.防爆揚聲器和防爆警燈應安裝在距離防爆廣播報警器50米以內的地方。超過50米應適當增加連線的截面積，最多不能超過100米。

6.接線：標有AC的接線端子接AC220V，50Hz電源；標有YY的接線端子接防爆揚聲器；標有DD的接線端子接防爆警燈，這三個端子都沒有極性要求。標有MIC的接線端子接話筒（麥克風），注意話筒有“＋”極和“－”極之分。

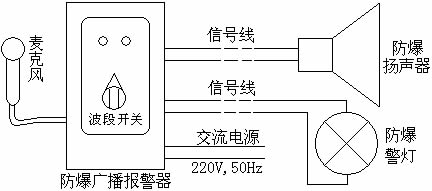

連接示意圖
