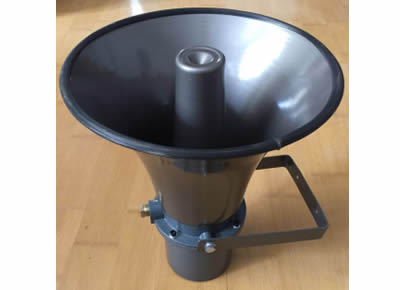

DYH-5型防爆揚聲器

添加時間：2020-07-06

一、概述

DYH-5型防爆揚聲器又稱防爆喇叭，為隔爆型高音號角揚聲器，適用于易燃易爆場所，同各種功放擴音設備配合使用，作擴音呼叫或報警用。DYH-5型防爆揚聲器（防爆喇叭）是dYH-3型防爆揚聲器的更新?lián)Q代產品。

防爆揚聲器的防爆外殼采用鋁合金壓鑄成型，具有較高的抗沖擊強度和防護性能。

二、防爆揚聲器技術指標

1．防爆標志：ExdⅡBT6 Gb，ExdⅡCT6 Gb

2．額定功率：5VA、10VA、15VA、25VA、35VA、50VA、60VA

3．頻率響應：250～7000Hz

4．音壓輸出：105～106dB（額定功率/1M）

5．阻抗：8Ω，16Ω

6．音頻輸入電壓：100～120V（或其它值，由用戶提出）

7．防護等級：IP54（特殊要求可達到IP65）

三、防爆揚聲器使用方法

1.定阻式防爆揚聲器，5VA的防爆揚聲器負載阻抗為8歐姆；10VA、15VA、25VA、35VA、50VA、60VA的防爆揚聲器負載阻抗為16歐姆。10VA、15VA、25VA防爆揚聲器也有負載阻抗為8歐姆。定阻式防爆揚聲器一般距離擴音功放設備較近時使用。

2.定壓式防爆揚聲器，輸入的100～120V（或其它值）音頻信號經隔爆腔內的音頻變壓器再送給揚聲器音圈。定壓式防爆揚聲器一般距離擴音功放設備較遠時使用。防爆揚聲器用兩只螺栓固定在支撐物上。防爆揚聲器的接線端子在隔爆腔內，將電纜穿入進線口擰緊。電纜外徑在8毫米以下，芯線截面積在0.5平方毫米以上的兩芯電纜均可。

3.安裝：用兩只螺栓穿入防爆揚聲器的安裝孔，將其固定在支撐物上。

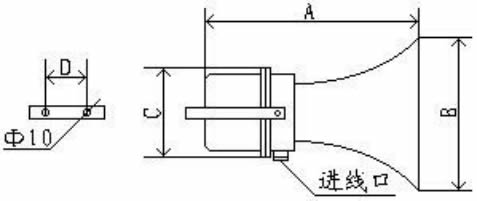

防爆揚聲器結構圖

表：定阻式防爆揚聲器結構尺寸（僅供參考）

規 格	A（mm）	B（mm）	C（mm）	D（mm）	進線口	重量
5VA，8Ω	210	φ170	φ130	60	M16	1.8
10VA，16Ω	360	φ260	φ156	90	1/2G″	3.8
15VA，16Ω	400	φ310	φ156	90	1/2G″	4
25VA，16Ω	480	φ400	φ170	90	1/2G″	4.5
35VA，16Ω	500	φ500	φ170	90	1/2G″	5.3
60VA，16Ω	520	φ500	φ170	90	1/2G″	6.2

表：定壓式防爆揚聲器結構尺寸（僅供參考）

規 格	A（mm）	B（mm）	C（mm）	D（mm）	進線口	重量
5VA，120V	240	φ170	φ130	60	M16	2
10VA，120V	400	φ260	φ156	90	1/2G″	4.3
15VA，120V	460	φ310	φ156	90	1/2G″	4.5
25VA，120V	540	φ400	φ170	90	1/2G″	5
35VA，120V	540	φ500	φ170	90	1/2G″	6
60VA，120V	560	φ500	φ170	90	1/2G″	6.5
